Introducción
Un cable HDMI puede parecer simple desde el exterior, pero su estructura interna juega un papel importante en la calidad de la señal, la estabilidad de la transmisión y la vida útil. Cada capa dentro del cable-desde los conductores de cobre hasta el blindaje y los conectores-está diseñada para proteger señales digitales de alta-velocidad.
Como fabricante chino de cables HDMI, a menudo recibimos preguntas de los clientes sobre por qué los cables con una apariencia similar pueden funcionar de manera muy diferente. La respuesta suele estar en los materiales, la construcción y el proceso de fabricación. En esta guía, explicaremos la estructura interna de un cable HDMI, cómo funciona cada componente y por qué es importante para aplicaciones que van desde entretenimiento doméstico 4K hasta sistemas AV profesionales 8K.
Por qué es importante la construcción del cable HDMI
El verdadero rendimiento de un cable HDMI depende de su construcción interna, que actúa como guardián de su entretenimiento digital. La ingeniería de alta-calidad y los materiales premium ofrecen importantes ventajas:
- Calidad de señal impecable:Garantiza una transmisión impecable de audio y vídeo sin degradación alguna.
- Ancho de banda maximizado:Desbloquea completamente los límites de transmisión del cable para admitir formatos de alta-especificaciones.
- Resistencia EMI:Bloquea eficazmente las interferencias electromagnéticas domésticas.
- Vida útil extendida:Altamente resistente a la flexión, al desgaste y al envejecimiento.
- Entrega impecable en 4K/8K:Garantiza la transmisión estable de flujos de datos masivos.
Por el contrario, una mala fabricación compromete todo el sistema y puede provocar:
- Pantallas parpadeantes o artefactos visuales
- Pérdida de señal intermitente o pantallas negras
- Caídas de audio
- Vida útil reducida
En última instancia, una integridad estructural superior garantiza que los flujos de datos masivos para resoluciones 4K y 8K se entreguen sin problemas. Invertir en una construcción de calidad garantiza que su equipo funcione al máximo.

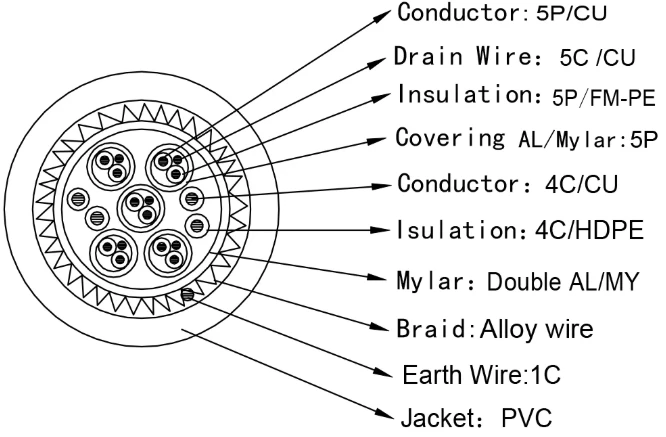

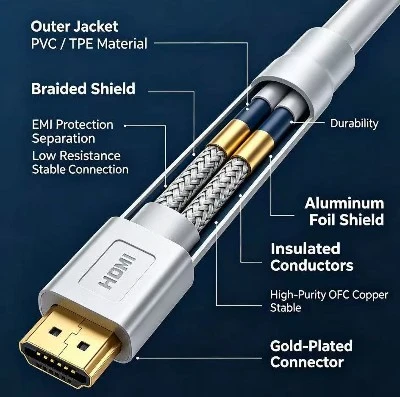

Explicación de la estructura interna del cable HDMI
Aunque los cables HDMI varían según las especificaciones, la mayoría comparte la misma construcción básica.
1. Chaqueta exterior
La cubierta exterior protege el cable contra dobleces, abrasión y daños ambientales. El PVC se usa comúnmente para aplicaciones generales, mientras que el TPE ofrece mayor flexibilidad y durabilidad para movimientos frecuentes.
2. Capa protectora
Dentro de la chaqueta hay papel de aluminio y blindaje trenzado. Estas capas reducen la interferencia electromagnética (EMI) de los equipos eléctricos cercanos y ayudan a mantener una transmisión de señal estable.
Los cables HDMI de alta-calidad suelen utilizar un blindaje multi-capa para mejorar el rendimiento en oficinas, fábricas e instalaciones audiovisuales comerciales.
3. Capa de aislamiento
Cada conductor está cubierto por una capa aislante que mantiene separados los caminos de la señal. Esto reduce la diafonía entre cables y ayuda a preservar la integridad de la señal durante la transmisión de datos de alta-velocidad.
4. Conductores de cobre
Los conductores transportan las señales digitales de audio y vídeo. Los cables HDMI premium normalmente utilizan cobre libre de oxígeno-(OFC) de alta -pureza, que ofrece una resistencia menor y una transmisión más confiable que los materiales de menor-calidad.
El tamaño del conductor y la precisión de fabricación también afectan el ancho de banda y el rendimiento de larga-distancia.
5. Conectores HDMI
El conector es el vínculo final entre dispositivos. Los conectores-mecanizados de precisión con revestimiento-resistente a la corrosión proporcionan una conexión estable y reducen la pérdida de señal causada por un contacto deficiente.

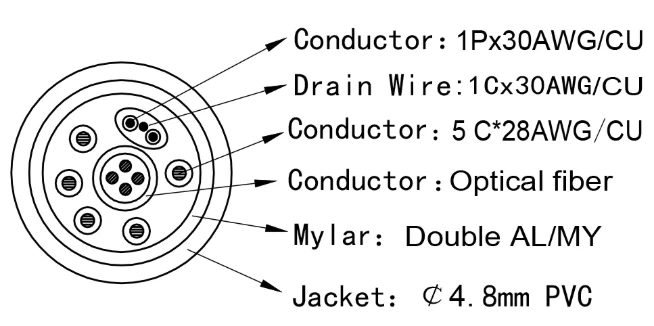

HDMI de cobre frente a HDMI de fibra
Tanto los cables HDMI de cobre como los de fibra transmiten señales digitales, pero sus estructuras internas son diferentes.
| Característica | HDMI de cobre | Fibra HDMI |
|---|---|---|
| Medio de señal | Eléctrico | Óptico |
| Distancia de transmisión | Corto a medio | Larga distancia |
| Resistencia EMI | Bien | Excelente |
| Mejor aplicación | Televisores y monitores domésticos | AV comercial, salas de conferencias, pantallas grandes |
Cables de fibra HDMIreemplace los conductores de cobre con fibras ópticas, lo que permitirá que las señales de alto-ancho de banda viajen mucho más lejos con una atenuación mínima. Son una excelente opción para instalaciones 4K y 8K de larga-distancia.
Cómo los fabricantes construyen cables HDMI confiables
Según nuestra experiencia en fabricación, la calidad constante comienza con la selección de materiales y el control del proceso.
Un cable HDMI confiable requiere:
- Conductores de cobre de alta-pureza
- Blindaje multi-capa
- Conjunto de conector de precisión
- Estrictas pruebas de señal y continuidad.
- Cumplimiento de los requisitos de certificación HDMI
Cada etapa de producción afecta el desempeño final. Incluso los cables con las mismas especificaciones pueden ofrecer resultados diferentes si la calidad de fabricación no es consistente.
Soluciones de cable HDMI recomendadas
Diferentes aplicaciones requieren diferentes diseños de cables.

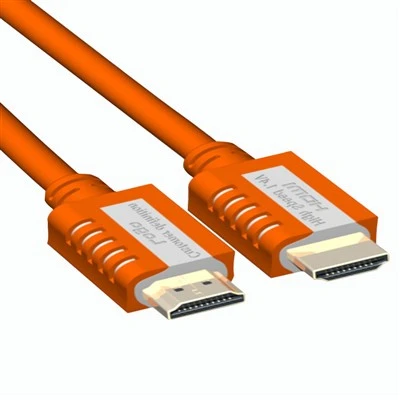

Cable HDMI 8K para PS4es adecuado para jugadores que necesitan una transmisión estable de alta-resolución y un juego responsivo.
Cable HDMI 2.0 240Hz Es ideal para monitores de juegos y pantallas de oficina de alta-actualización.
Cable tipo C a HDMIpermite que portátiles, tabletas y teléfonos inteligentes con puertos USB-C se conecten fácilmente a monitores o proyectores externos.

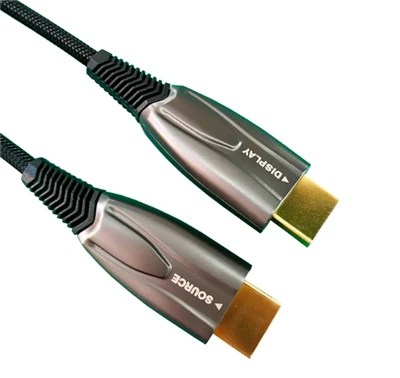

Fibra HDMIse recomienda para salas de conferencias, cines en casa, señalización digital y otras instalaciones de larga-distancia donde la estabilidad de la señal es fundamental.
Como fabricante de cables HDMI OEM y ODM, también podemos personalizar la longitud del cable, el tipo de conector, el empaque y la marca para cumplir con los diferentes requisitos del mercado.
Conclusión
Un cable HDMI es mucho más que una simple conexión entre dos dispositivos. Su estructura interna afecta directamente la calidad de la señal, la durabilidad y el rendimiento general. Al comprender cómo funciona cada componente, los usuarios pueden tomar mejores decisiones de compra y elegir cables que se adapten a su aplicación.
Para obtener confiabilidad-a largo plazo, mire siempre más allá de la etiqueta de la versión y preste atención a los materiales, la calidad de la construcción y los estándares de fabricación.
Preguntas frecuentes
1. ¿Qué hay dentro de un cable HDMI?
Un cable HDMI normalmente contiene conductores de cobre, capas de aislamiento, blindaje, una cubierta exterior protectora y conectores de precisión.
2. ¿Por qué es importante el blindaje?
El blindaje reduce la interferencia electromagnética y ayuda a mantener una transmisión estable de audio y vídeo.
3. ¿Todos los cables HDMI están hechos de cobre?
No. Los cables HDMI tradicionales utilizan conductores de cobre, mientras que los cables HDMI de fibra utilizan fibras ópticas para transmisiones de larga-distancia.
4. ¿La construcción del cable afecta el rendimiento de 8K?
Sí. Los formatos de alto-ancho de banda, como 8K, requieren conductores, blindaje y conectores de alta-calidad para mantener una transmisión de señal estable.
5. ¿Qué cable HDMI es mejor para instalaciones de larga-distancia?
Los cables HDMI de fibra suelen ser la mejor opción para aplicaciones de larga-distancia porque proporcionan mayor ancho de banda y mejor resistencia a la atenuación de la señal.
